Zapata de revestimiento de diamante utilizada para manipular el tubo de revestimiento

Funciones principales de la zapata con carcasa de diamante:
1) Proteja los extremos de la carcasa de la distorsión.
2) Ayude a que el revestimiento pase a través del estrato hasta la roca del lecho.
3) Lleve el lodo a la superficie de la tierra.
4) Ayude a pasar la carcasa hacia abajo cuando la varilla de perforación esté en el agujero.
Cantidad:
  • BW NW HTW
  • ROSCHEN
  • ROS-DCS-BW NW HTW

Descripción del producto

DiamanteCajaZapato utilizado en la manipulación del tubo de revestimiento.

La broca de zapata de revestimiento de diamante se utiliza principalmente para manipular tubos de revestimiento en las superficies de tierra poco profundas, y tenemos brocas de zapata de revestimiento de diferente dureza para adaptarse mejor a varias brocas de tubo de revestimiento

La broca de diamante de la zapata de revestimiento se compone principalmente de un cuerpo de acero de cristal único de diamante, carburo de tungsteno y diamante policristalino.

La zapata de revestimiento de diamante impregnada es la más utilizada, ya que tiene la gama más amplia de aplicaciones y, en general, es la herramienta más eficiente para hacer avanzar el revestimiento a través de capas de sobrecarga. Disponemos de dos tipos de corona de zapatas con carcasa de diamante impregnadas, planas y de anillo en V.

Funciones principales de la zapata con carcasa de diamante:

1) Proteja los extremos de la carcasa de la distorsión.

2) Ayude a que el revestimiento pase a través del estrato hasta la roca del lecho.

3) Lleve el lodo a la superficie de la tierra.

4) Ayude a pasar la carcasa hacia abajo cuando la varilla de perforación esté en el agujero.

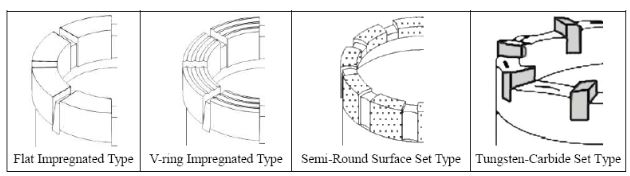

zapata de carcasa de tipo diferente

Zapata con carcasa de diamante impregnada

Zapata con carcasa de diamante impregnada es el más utilizado ya que tiene el rango más amplio de aplicación y generalmente es la herramienta más eficiente para hacer avanzar el revestimiento a través de capas de sobrecarga. Disponemos de dos tipos de corona de zapatas con carcasa de diamante impregnadas, planas y de anillo en V.

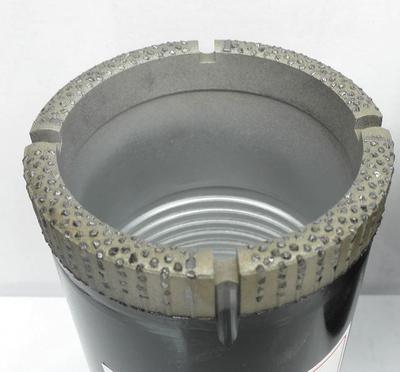

Zapata con revestimiento de diamante engastado en superficie

La zapata de revestimiento de diamante engastado en la superficie se diferencia del tipo impregnado en que se engastan con una sola capa de diamante de perforación natural en un patrón predeterminado en las superficies de trabajo de la herramienta. Se recomienda el uso de zapatas de revestimiento de diamante en la superficie para perforar formaciones relativamente blandas y abrasivas como arenisca o piedra caliza.

Zapata de carcasa de carburo de tungsteno

Juego de zapatas de carcasa de carburo de tungsteno con elementos grandes de carburo de tungsteno que están incrustados físicamente en la corona de la herramienta. El carburo de tungsteno no posee la dureza del diamante, pero es un medio muy rentable de perforar a través de formaciones no consolidadas más blandas. La aplicación de este tipo de zapata de revestimiento es principalmente en la investigación geotécnica de suelos o para hacer avanzar los tubos de revestimiento a través de capas de sobrecarga que se componen principalmente de arcilla, arena, yeso o lutita blanda.

Tipo Talla Diámetro exterior Diámetro interno


Pulgada Mm Pulgada Mm
Zapatas de carcasa estándar RW 1.475 ~ 1.465 37,46 ~ 37,21 1,188 ~ 1,183 30,18 ~ 30,05
EW 1.880 ~ 1.870 47,75 ~ 47,50 1.497 ~ 1.492 38.02 ~ 37.90
AW 2.350 ~ 2.340 59,69 ~ 59,44 1.902 ~ 1.897 48,31 ~ 48,18
BW 2.970 ~ 2.960 75,44 ~ 75,19 2.377 ~ 2.367 60,38 ~ 60,12
noroeste 3.620 ~ 3.610 91,95 ~ 91,70 2.997 ~ 2.987 76,12 ~ 75,87
HW-CDDA 4.632 ~ 4.617 117,65 ~ 117,27 3.930 ~ 3.920 99,82 ~ 99,57
HW-DCDMA 4.632 ~ 4.617 117,65 ~ 117,27 3.980 ~ 3.970 101,09 ~ 100,84
HWT 4.632 ~ 4.617 117,65 ~ 117,27 3.930 ~ 3.920 99,82 ~ 99,57
PW 5.660 ~ 5.640 143,76 ~ 143,26 4.865 ~ 4.850 123.57 ~ 123.19
PWT 5.660 ~ 5.640 143,76 ~ 143,26 4.865 ~ 4.850 123.57 ~ 123.19
SO 6.800 ~ 6.780 172,72 ~ 172,21 5.948 ~ 5.933 151,08 ~ 150,70
UW 7.815 ~ 7.785 198,50 ~ 197,74 6,916 ~ 6,896 175,67 ~ 175,16
ZW 8.825 ~ 8.795 224.15 ~ 223.40 7,987 ~ 7,967 202,87 ~ 202,36
Zapatas de carcasa métricas 46 mm 1.818 ~ 1.808 46,18 ~ 45,92 1,462 ~ 1,452 37,13 ~ 36,88
56 mm 2.210 ~ 2.200 56,13 ~ 55,88 1.855 ~ 1.845 47,12 ~ 46,87
66 mm 2.603 ~ 2.593 66,12 ~ 65,87 2.249 ~ 2.239 57,12 ~ 56,87
76 mm 2.997 ~ 2.987 76,12 ~ 75,87 2.643 ~ 2.633 67,13 ~ 66,88
86 mm 3.391 ~ 3.381 86,13 ~ 85,88 3.037 ~ 3.027 75,14 ~ 76,89
101 mm 3.985 ~ 3.970 101,22 ~ 100,84 3.460 ~ 3.445 87,88 ~ 87,50
116 mm 4.575 ~ 4.560 116,20 ~ 115,82 4.063 ~ 4.048 103,20 ~ 102,82
131 mm 5.165 ~ 5.150 131,19 ~ 130,81 4.700 ~ 4.685 119,38 ~ 119,00
146 mm 5.755 ~ 5.740 146,18 ~ 145,80 5.244 ~ 5.229 133,20 ~ 132,81
Zapatas de carcasa estándar
(Para usar con brocas para revestimiento DCDMA y CDDAWide-Kerf
BW 2.970 ~ 2.960 75,44 ~ 75,19 2.220 ~ 2.210 56,39 ~ 56,13
noroeste 3.620 ~ 3.610 91,95 ~ 91,70 2.845 ~ 2.835 72,26 ~ 72,00
HW 4.632 ~ 4.617 117,65 ~ 117,27 3.782 ~ 3.772 96,06 ~ 95,81
Brocas para revestimiento de ranuras anchas
(Para usar con DCDMA y CDDA
Carcasa estándar)
BW (NWL) 2.970 ~ 2.960 75,44 ~ 75,19 1.880 ~ 1.870 47,75 ~ 47,50
NW (HWL) 3.770 ~ 3.755 95,76 ~ 95,38 2.505 ~ 2.495 63,63 ~ 63,38
HW (PWL) 4.815 ~ 4.795 122,30 ~ 121,80 3.350 ~ 3.340 85,09 ~ 84,84
Estándar británico BS879
Zapatas de revestimiento de pozo de agua
4 pulgadas 4.635 ~ 4.615 117,73 ~ 117,22 3.824 ~ 3.809 97,13 ~ 96,75
5 pulgadas 5.660 ~ 5.640 143,76 ~ 143,26 4.833 ~ 4.813 122,75 ~ 122,25
6 pulgadas 6.800 ~ 6.780 172,72 ~ 172,21 5.833 ~ 5.818 148.15 ~ 147.75
8 pulgadas 8.835 ~ 8.815 224,41 ~ 223,90 7.835 ~ 7.815 199,01 ~ 198,50
10 pulgadas 10,940 ~ 10,920 277,88 ~ 277,37 9.825 ~ 9.805 249,56 ~ 249,05

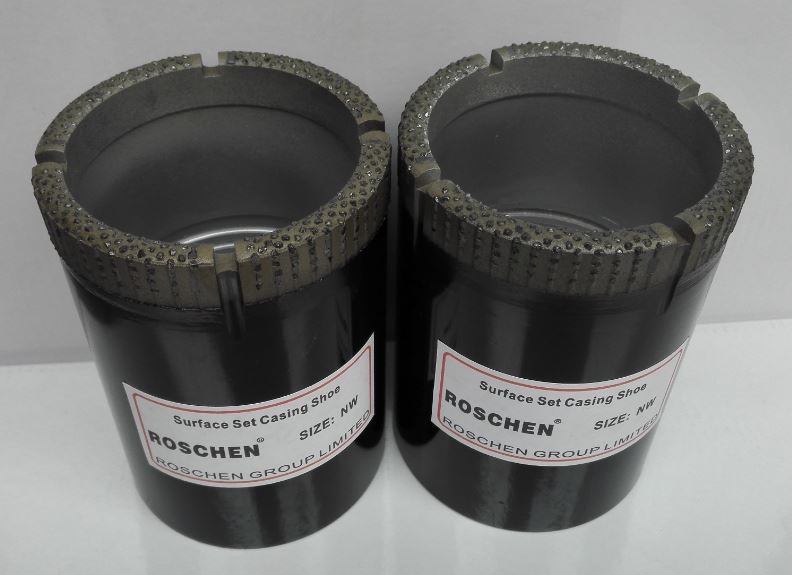

zapata de revestimiento de superficie
