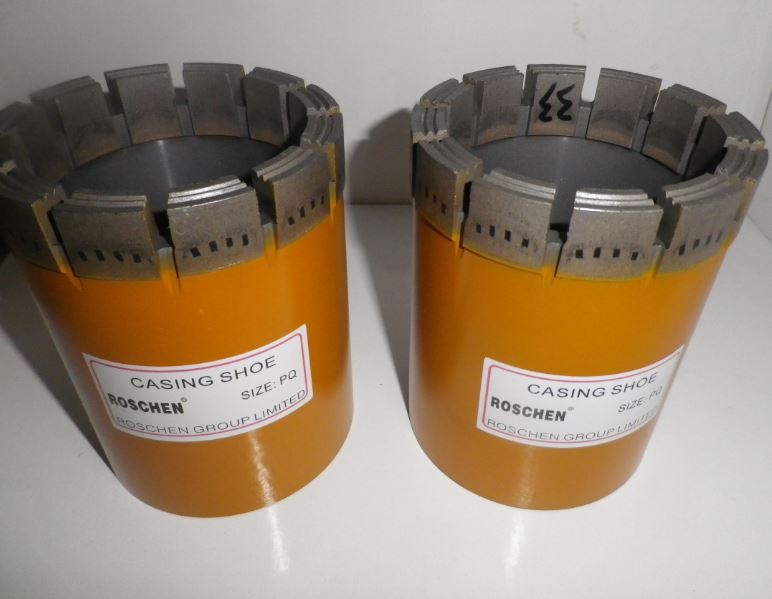

ROS-DCS-PQ PW BW NW HWT
Descripción del producto
Zapata de carcasa de diamante impregnada y zapata de carcasa de diamante engastado en superficie
La zapata de revestimiento se utiliza en el borde de ataque de una sarta de tubos de revestimiento para avanzar a través de la capa de revestimiento y dentro del lecho rocoso mediante perforación rotacional. Nuestro diseño estándar es una zapata de revestimiento de diamante impregnada, que es la más utilizada debido a su rango más amplio de aplicación y generalmente es la herramienta más eficiente para hacer avanzar el revestimiento a través de capas de sobrecarga.
Funciones principales de la zapata con carcasa de diamante:
1) Proteja los extremos de la carcasa de la distorsión.
2) Ayude a que el revestimiento pase a través del estrato hasta la roca del lecho.
3) Lleve el lodo a la superficie de la tierra.
4) Ayude a pasar la carcasa hacia abajo cuando la varilla de perforación esté en el agujero.
Zapata de carcasa de carburo de tungsteno
Juego de zapatas de carcasa de carburo de tungsteno con elementos grandes de carburo de tungsteno que están incrustados físicamente en la corona de la herramienta. El carburo de tungsteno no posee la dureza del diamante, pero es un medio muy rentable de perforar a través de formaciones no consolidadas más blandas. La aplicación de este tipo de zapata de revestimiento es principalmente en la investigación geotécnica de suelos o para hacer avanzar los tubos de revestimiento a través de capas de sobrecarga que se componen principalmente de arcilla, arena, yeso o lutita blanda.
Zapata con carcasa de diamante impregnada

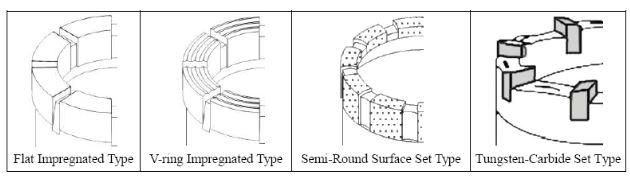

Zapata con carcasa de diamante impregnada es el más utilizado ya que tiene el rango más amplio de aplicación y generalmente es la herramienta más eficiente para hacer avanzar el revestimiento a través de capas de sobrecarga. Disponemos de dos tipos de corona de zapatas con carcasa de diamante impregnadas, planas y de anillo en V.
Zapata con revestimiento de diamante engastado en superficie
La zapata de revestimiento de diamante engastado en la superficie se diferencia del tipo impregnado en que se engastan con una sola capa de diamante de perforación natural en un patrón predeterminado en las superficies de trabajo de la herramienta. Se recomienda el uso de zapatas de revestimiento de diamante en la superficie para perforar formaciones relativamente blandas y abrasivas como arenisca o piedra caliza.
| Tipo | Talla | Diámetro exterior | Diámetro interno | ||
| Pulgada | Mm | Pulgada | Mm | ||
| Zapatas de carcasa estándar | RW | 1.475 ~ 1.465 | 37,46 ~ 37,21 | 1,188 ~ 1,183 | 30,18 ~ 30,05 |
| EW | 1.880 ~ 1.870 | 47,75 ~ 47,50 | 1.497 ~ 1.492 | 38.02 ~ 37.90 | |
| AW | 2.350 ~ 2.340 | 59,69 ~ 59,44 | 1.902 ~ 1.897 | 48,31 ~ 48,18 | |
| BW | 2.970 ~ 2.960 | 75,44 ~ 75,19 | 2.377 ~ 2.367 | 60,38 ~ 60,12 | |
| noroeste | 3.620 ~ 3.610 | 91,95 ~ 91,70 | 2.997 ~ 2.987 | 76,12 ~ 75,87 | |
| HW-CDDA | 4.632 ~ 4.617 | 117,65 ~ 117,27 | 3.930 ~ 3.920 | 99,82 ~ 99,57 | |
| HW-DCDMA | 4.632 ~ 4.617 | 117,65 ~ 117,27 | 3.980 ~ 3.970 | 101,09 ~ 100,84 | |
| HWT | 4.632 ~ 4.617 | 117,65 ~ 117,27 | 3.930 ~ 3.920 | 99,82 ~ 99,57 | |
| PW | 5.660 ~ 5.640 | 143,76 ~ 143,26 | 4.865 ~ 4.850 | 123.57 ~ 123.19 | |
| PWT | 5.660 ~ 5.640 | 143,76 ~ 143,26 | 4.865 ~ 4.850 | 123.57 ~ 123.19 | |
| SO | 6.800 ~ 6.780 | 172,72 ~ 172,21 | 5.948 ~ 5.933 | 151,08 ~ 150,70 | |
| UW | 7.815 ~ 7.785 | 198,50 ~ 197,74 | 6,916 ~ 6,896 | 175,67 ~ 175,16 | |
| ZW | 8.825 ~ 8.795 | 224.15 ~ 223.40 | 7,987 ~ 7,967 | 202,87 ~ 202,36 | |
| Zapatas de carcasa métricas | 46 mm | 1.818 ~ 1.808 | 46,18 ~ 45,92 | 1,462 ~ 1,452 | 37,13 ~ 36,88 |
| 56 mm | 2.210 ~ 2.200 | 56,13 ~ 55,88 | 1.855 ~ 1.845 | 47,12 ~ 46,87 | |
| 66 mm | 2.603 ~ 2.593 | 66,12 ~ 65,87 | 2.249 ~ 2.239 | 57,12 ~ 56,87 | |
| 76 mm | 2.997 ~ 2.987 | 76,12 ~ 75,87 | 2.643 ~ 2.633 | 67,13 ~ 66,88 | |
| 86 mm | 3.391 ~ 3.381 | 86,13 ~ 85,88 | 3.037 ~ 3.027 | 75,14 ~ 76,89 | |
| 101 mm | 3.985 ~ 3.970 | 101,22 ~ 100,84 | 3.460 ~ 3.445 | 87,88 ~ 87,50 | |
| 116 mm | 4.575 ~ 4.560 | 116,20 ~ 115,82 | 4.063 ~ 4.048 | 103,20 ~ 102,82 | |
| 131 mm | 5.165 ~ 5.150 | 131,19 ~ 130,81 | 4.700 ~ 4.685 | 119,38 ~ 119,00 | |
| 146 mm | 5.755 ~ 5.740 | 146,18 ~ 145,80 | 5.244 ~ 5.229 | 133,20 ~ 132,81 | |
| Zapatas de carcasa estándar (Para usar con brocas para revestimiento DCDMA y CDDAWide-Kerf | BW | 2.970 ~ 2.960 | 75,44 ~ 75,19 | 2.220 ~ 2.210 | 56,39 ~ 56,13 |
| noroeste | 3.620 ~ 3.610 | 91,95 ~ 91,70 | 2.845 ~ 2.835 | 72,26 ~ 72,00 | |
| HW | 4.632 ~ 4.617 | 117,65 ~ 117,27 | 3.782 ~ 3.772 | 96,06 ~ 95,81 | |
| Brocas para revestimiento de ranuras anchas (Para usar con DCDMA y CDDA Carcasa estándar) | BW (NWL) | 2.970 ~ 2.960 | 75,44 ~ 75,19 | 1.880 ~ 1.870 | 47,75 ~ 47,50 |
| NW (HWL) | 3.770 ~ 3.755 | 95,76 ~ 95,38 | 2.505 ~ 2.495 | 63,63 ~ 63,38 | |
| HW (PWL) | 4.815 ~ 4.795 | 122,30 ~ 121,80 | 3.350 ~ 3.340 | 85,09 ~ 84,84 | |
| Estándar británico BS879 Zapatas de revestimiento de pozo de agua | 4 pulgadas | 4.635 ~ 4.615 | 117,73 ~ 117,22 | 3.824 ~ 3.809 | 97,13 ~ 96,75 |
| 5 pulgadas | 5.660 ~ 5.640 | 143,76 ~ 143,26 | 4.833 ~ 4.813 | 122,75 ~ 122,25 | |
| 6 pulgadas | 6.800 ~ 6.780 | 172,72 ~ 172,21 | 5.833 ~ 5.818 | 148.15 ~ 147.75 | |
| 8 pulgadas | 8.835 ~ 8.815 | 224,41 ~ 223,90 | 7.835 ~ 7.815 | 199,01 ~ 198,50 | |
| 10 pulgadas | 10,940 ~ 10,920 | 277,88 ~ 277,37 | 9.825 ~ 9.805 | 249,56 ~ 249,05 | |
