Sistemas de perforación de sobrecarga ODEX

ROSCHEN Los sistemas de perforación de sobrecarga ODEX se utilizan ampliamente en una variedad de aplicaciones, desde perforación de pozos y minipilling hasta anclaje de rocas e investigación de sitios. ROSCHEN produce el sistema de perforación de sobrecarga excéntrica ODEX, brocas para perforación de roca que comienzan con la ODEX90 para adaptarse a un diámetro exterior de 114 mm. tripas.
Cantidad:
  • ODEX 90 ~ 280
  • ROSCHEN
  • ROS-EXC-(NO.)

Descripción del producto

Sistemas de perforación de sobrecarga ODEX


Los sistemas ODEX son las soluciones más económicas para la perforación de revestimientos en condiciones de suelo medias. Son muy populares entre los contratistas de perforación para el revestimiento de pozos de agua, pozos geotérmicos, orificios de lechada medianos de tipo mini en edificios, proyectos de presas y puertos, y trabajos de micropilotes poco profundos. Gracias al ingenioso ala de escariado, la broca se puede recuperar y se puede volver a utilizar. ODEX es ideal para agujeros cortos en sobrecargas homogéneas, gracias a ventajas excepcionales como estructura simple, fácil operación, herramientas de perforación recuperables, larga vida útil y buena calidad.

Para tamaños de orificios pequeños, el fabricante de herramientas de perforación de rocas ROSCHEN produce el sistema de perforación de sobrecarga excéntrica ODEX, brocas de perforación de roca que comienzan con la ODEX90 para adaptarse a un diámetro exterior de 114 mm. tripas. Este sistema de dos piezas comprende el portabrocas con mango y la broca piloto excéntrica que se asegura en el portabrocas mediante un pasador de enclavamiento doble. Esto se quita fácilmente para permitir el afilado o reemplazo de la broca. ROSCHEN Los sistemas de perforación de sobrecarga ODEX se utilizan ampliamente en una variedad de aplicaciones, desde perforación de pozos y minipilling hasta anclaje de rocas e investigación de sitios.

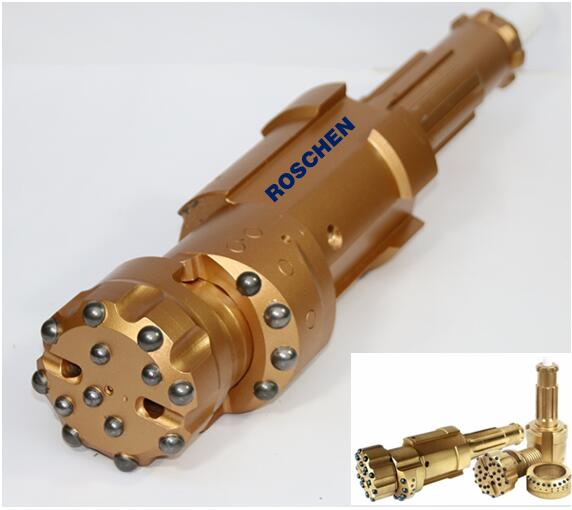

sistema de perforación excéntrica de la carcasa

Rango de aplicación

Es adecuado para la perforación de pozos de agua, pozos geotérmicos, micro pilotes cortos, orificios de lechada de tipo mini mediano de edificios, presas y proyectos portuarios.

1. Cuando comienza la perforación, el escariador se balancea hacia afuera y escaria el orificio piloto lo suficientemente ancho para que el tubo de revestimiento se deslice hacia abajo detrás del conjunto de la broca.

2. Cuando se alcanza la profundidad requerida, la rotación se invierte con cuidado, después de lo cual la fresa se balancea hacia adentro, lo que permite que el conjunto de la broca se extraiga a través de la carcasa.

3. Los tubos de revestimiento que se van a dejar en el orificio de perforación deben sellarse en el fondo del orificio por medio de lechada de cemento o algún otro agente sellador.

4. La perforación continúa hasta la profundidad deseada en el lecho rocoso utilizando una perforación convencional.

ROSCHEN tiene tipos ODEX que van desde ODEX90 a ODEX280, producidos con vástagos de la mayoría de los martillos DTH predominantes con un tamaño de 3 \"a 10 \". Todos constan de dispositivo guía, zapata de revestimiento, escariador excéntrico, broca piloto, manguito guía y kits de bloqueo.

Tipo ODEX Tamaño de carcasa recomendado Min. Espesor de pared Diámetro de la broca piloto Diámetro del escariador Para cañas de martillo
Max. sobredosis Min. CARNÉ DE IDENTIDAD
mm pulgada mm pulgada mm pulgada mm pulgada mm pulgada
90 115 4 1/2 102 4 6 15/64 90 3 35/64 123 4 27/32 DHD3.5, Cop34, Misión 30
115 142 5 19/32 125 4 59/64 7 9/32 115 4 17/32 155 6 7/64 DHD340A, SD4, QL40, Mission40
115 146 5 3/4 128 5 3/64 7 9/32 116 4/16 152 6
140 168 6 5/8 152 5 63/64 8 16/5 140 5 1/2 189 7/16 DHD350R, SD5, QL50, Mission50
144 178 7 160 6 19/64 9 23/64 144 5/16 192 7 16/9
165 196 7 23/32 183 7 13/64 6 15/64 166 6 17/32 211 8 19/64 DHD360, SD6, QL60, Mission60
180 219 8 5/8 194 7 5/8 6 15/64 179 7 3/64 232 9 1/8
190 219 8 5/8 205 8 1/16 7 9/32 191 7 1/2 236 9 19/64
190 219 8 5/8 205 8 1/16 7 9/32 191 7 1/2 236 9 19/64 DHD380, QL80, SD8, Misión 80
230 273 10 3/4 250 9 27/32 11.5 29/64 229 9 1/64 286 11 1/4
240 273 10 3/4 250 9 27/32 11.5 29/64 241 9 31/64 308 12 1/8
280 324 12 3/4 305 12 9.5 3/8 280 11 1/64 378
