Descripción del producto

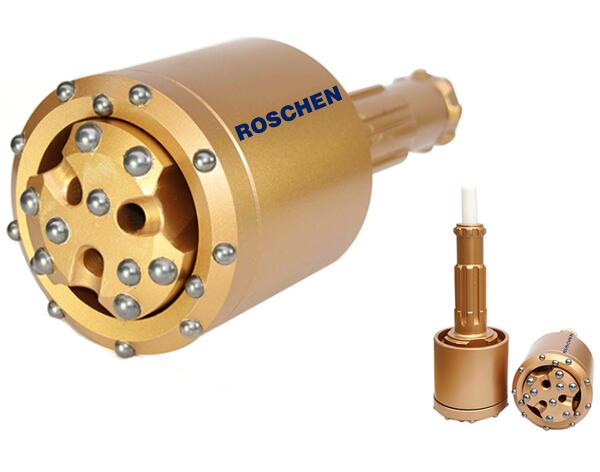

Sistema de perforación simétrico
El sistema de perforación simétrica recuperable por martillo DTH está diseñado para perforar y abrir un agujero simultáneamente a través de condiciones inestables del suelo. Las brocas perforadoras para roca incorporadas con un anillo satisfactorio o un anillo reutilizable hacen un diseño de cabeza de cara completa que mejora significativamente la tasa de penetración y la rectitud del pozo de perforación. Las ranuras de lavado internas junto con las zapatas de la carcasa incorporadas brindan un buen sellado al botón del orificio de perforación, lo que minimiza la interrupción del entorno del orificio de perforación.
| Diámetro exterior del tubo de revestimiento | Anillo Bit OD | Min. ID de zapata de carcasa | Diámetro de la broca piloto | Estilo de mango de martillo | ||||
| mm | pulgada | mm | pulgada | mm | pulgada | mm | pulgada | |
| 108 ~ 127 | 4 1/4 ~ 5 | 118 ~ 134 | 4 5/8 ~ 5 1/4 | 78 ~ 101 | 3 1/16 ~ 4 | 77 ~ 92 | 3 1/32 ~ | DHD3.5, Cop34, Misión 30 |
| 3 5/8 | ||||||||
| 140 ~ 146 | 5 1/2 ~ | 150 ~ 156 | 5 27/64 ~ | 94 ~ 117 | 3 45/64 ~ | 105 ~ 124 | 4 1/8 ~ | DHD340A, SD4, QL40, Mission40 |
| 5 3/4 | 6 1/8 | 4 5/8 | 4 57/64 | |||||
| 168 ~ 178 | 6 5/8 ~ 7 | 178 ~ 195 | 7 ~ 7 5/8 | 121 ~ 150 | 4 3/4 ~ 5 7/8 | 125 ~ 156 | 4 59/64 ~ | DHD350R, SD5, QL50, Mission50 |
| 6 9/64 | ||||||||
| 194 ~ 219 | 7 5/8 ~ | 203 ~ 234 | 8 ~ 9 1/4 | 148 ~ 190 | 5 5/8 ~ | 150 ~ 203 | 5 7/8 ~ 8 | DHD360, SD6, QL60, Mission60 |
| 8 5/8 | 7 1/2 | |||||||
| 219 ~ 325 | 8 5/8 ~ | 235 ~ 348 | 9 1/4 ~ | 190 ~ 284 | 7 1/2 ~ | 165 ~ 306 | 6 1/2 ~ | DHD380, QL80, SD8, Misión 80 |
| 12 3/4 | 13 16/11 | 11 3/16 | 12 3/64 | |||||
| 244 ~ 406 | 9 5/8 ~ 16 | 273 ~ 440 | 10 3/4 ~ | 210 ~ 364 | 8 1/4 ~ | 190 ~ 340 | 7 1/2 ~ | SD10, Numa100 |
| 17 16/5 | 14 16/5 | 13 25/64 | ||||||
| 406 ~ 558 | 16 ~ 22 | 419 ~ 590 | 16 1/2 ~ | 328 ~ 514 | 12 27/32 ~ | 340 ~ 440 | 13 25/64 ~ | SD12, DHD112, Numa120, Numa125 |
| 23 1/4 | 20 1/4 | 17 3/8 | ||||||
| 508 ~ 762 | 20 ~ 30 | 526 ~ 798 | 20 45/64 ~ | 412 ~ 716 | 16 1/4 ~ | 470 ~ 685 | 18 1/2 ~ | SUP205 |
| 31 16/7 | 28 3/16 | 26 31/32 | ||||||
| 609 ~ 762 | 24 ~ 30 | 637 ~ 798 | 25 ~ | 513 ~ 716 | 20 3/16 ~ | 540 ~ 685 | 21 1/4 ~ | SUP245 |
| 31 16/7 | 28 3/16 | 26 31/32 | ||||||
| 863 | 34 | 900 | 35 16/7 | 815 | 32 3/32 | 785 | 30 27/32 | SUP325 |
Características y ventajas del sistema de perforación de revestimiento simétrico:
1) Rendimiento de trabajo estable y confiable
2) Diseño de cabeza de cara completa para una penetración más rápida y un orificio más recto
3) Se requiere menos torque que la perforación excéntrica
4) Puede perforar en vertical, horizontal o en cualquier dirección
5) Minimizar la interrupción del pozo perforado
6) Eliminación eficaz de esquejes
7) Desbloqueo-desbloqueo fácil
8) Seguridad del sistema y fácil de operar
9) Diámetros de broca de anillo variados para adaptarse a diferentes requisitos de carcasa
10) La menor vibración de la plataforma de perforación
El sistema de perforación de revestimiento simétrico está diseñado para perforar orificios de muchos tamaños, que van desde 108 a 863 mm (4 1/4 a 34 pulgadas), en cualquier ángulo (incluido el horizontal), a cualquier profundidad (más allá de 100 metros) a través de formaciones no consolidadas simultáneamente con el revestimiento. . Las ranuras de lavado internas junto con las zapatas de la carcasa incorporadas dan un buen sellado al botón del orificio de perforación y, por lo tanto, minimizan la interrupción del entorno del orificio de perforación. Facilita el seguimiento de la carcasa y simplifica el equipo y la operación, y se recomienda para una multitud de aplicaciones, como micropilotes, apuntalamientos, anclajes, trabajos marinos y perforaciones horizontales, etc.
