Sistema de perforación de avance de carcasa excéntrica ODEX

Los sistemas ODEX son las soluciones más económicas para la perforación de revestimientos en condiciones de suelo medias. Son muy populares entre los contratistas de perforación para el revestimiento de pozos de agua, pozos geotérmicos, orificios de lechada medianos de tipo mini en edificios, proyectos de presas y puertos, y trabajos de micropilotes poco profundos. Gracias al ingenioso ala de escariado, la broca se puede recuperar y se puede volver a utilizar.
Cantidad:
  • 4 27/32 ~ 12 1/8
  • ROSCHEN
  • ROS-EXC-(NO.)

Descripción del producto

Sistema de perforación de avance excéntrico de la carcasa

Los sistemas ODEX son las soluciones más económicas para la perforación de revestimientos en condiciones de suelo medias. Son muy populares entre los contratistas de perforación para el revestimiento de pozos de agua, pozos geotérmicos, orificios de lechada medianos de tipo mini en edificios, proyectos de presas y puertos, y trabajos de micropilotes poco profundos. Gracias al ingenioso ala de escariado, la broca se puede recuperar y se puede volver a utilizar. ODEX es ideal para agujeros cortos en sobrecargas homogéneas, gracias a ventajas excepcionales como estructura simple, fácil operación, herramientas de perforación recuperables, larga vida útil y buena calidad.

ODEX (abreviatura de \"Overburden Drilling Excentric \") también se llama Stratex, Tubex u ODS. Es una adaptación del martillo DTH de circulación de aire. Tiene una broca excéntrica abatible para escariar la parte inferior de la carcasa. Y la broca de percusión consta de dos partes de puntas fijas: una broca piloto concéntrica, y detrás de ella hay una broca de fresado excéntrica que se balancea para aumentar el diámetro del pozo durante la perforación. Después de la broca excéntrica hay un dispositivo de guía que se acopla a una zapata de carcasa con reborde interno especial en la parte inferior de la carcasa ODEX. De este modo, el ODEX es arrastrado hacia abajo por la sarta de perforación a medida que avanza el pozo. Los recortes explotan a través del espacio anular entre el dispositivo de guía y la zapata de revestimiento hasta un eslabón giratorio que los conduce al suelo oa un recolector de muestras.

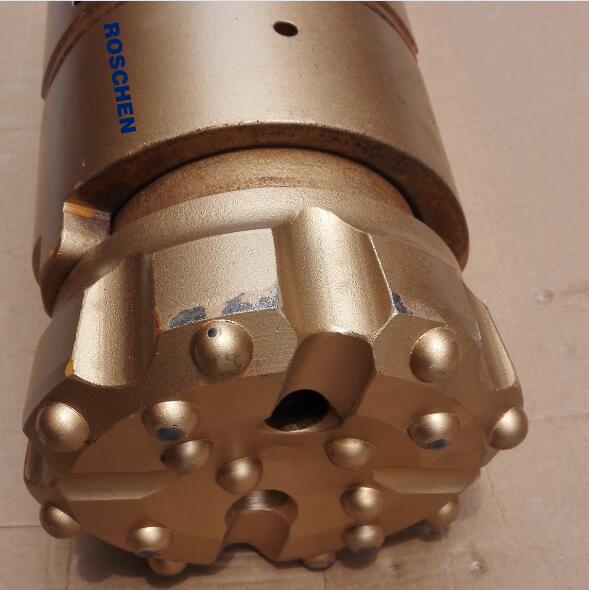

Sistema de perforación de carcasa excéntrica

Las características de perforación de los sistemas ODEX son esencialmente las mismas que para el método de perforación con martillo DTH, como:

Eliminación rápida de esquejes;

Alta tasa de penetración, especialmente en formaciones rocosas resistentes (por ejemplo, basalto);

Muestreo sencillo de suelos y aguas subterráneas durante la perforación;

Es posible medir el rendimiento estimado a la profundidad seleccionada en la formación;

Ventajoso en formaciones no consolidadas con alto riesgo de hundimiento (esta es probablemente la característica más importante).


Descripción general de la especificación:

Tipo ODEX Tamaño de carcasa recomendado Min. Espesor de pared Diámetro de la broca piloto Diámetro del escariador Para cañas de martillo
Max. sobredosis Min. CARNÉ DE IDENTIDAD
mm pulgada mm pulgada mm pulgada mm pulgada mm pulgada
90 115 4 1/2 102 4 6 15/64 90 3 35/64 123 4 27/32 DHD3.5, Cop34, Misión 30
115 142 5 19/32 125 4 59/64 7 9/32 115 4 17/32 155 6 7/64 DHD340A, SD4, QL40, Mission40
115 146 5 3/4 128 5 3/64 7 9/32 116 4/16 152 6
140 168 6 5/8 152 5 63/64 8 16/5 140 5 1/2 189 7/16 DHD350R, SD5, QL50, Mission50
144 178 7 160 6 19/64 9 23/64 144 5/16 192 7 16/9
165 196 7 23/32 183 7 13/64 6 15/64 166 6 17/32 211 8 19/64 DHD360, SD6, QL60, Mission60
180 219 8 5/8 194 7 5/8 6 15/64 179 7 3/64 232 9 1/8
190 219 8 5/8 205 8 1/16 7 9/32 191 7 1/2 236 9 19/64
190 219 8 5/8 205 8 1/16 7 9/32 191 7 1/2 236 9 19/64 DHD380, QL80, SD8, Misión 80
230 273 10 3/4 250 9 27/32 11.5 29/64 229 9 1/64 286 11 1/4
240 273 10 3/4 250 9 27/32 11.5 29/64 241 9 31/64 308 12 1/8
280 324 12 3/4 305 12 9.5 3/8 280 11 1/64 378
