Martillo taladro DTH de 4 pulgadas

La elección del martillo correcto está determinada en gran medida por el tamaño del pozo y el tipo de formación rocosa. Un martillo de 4 pulgadas perforará un orificio de 102 mm (4 pulgadas). El factor limitante es el diámetro exterior del martillo porque, a medida que se reduce el diámetro del orificio, se restringe el flujo de aire. El tamaño máximo del orificio para la perforación de producción es el tamaño nominal del martillo más 1 pulgada, por lo que para un martillo de 4 pulgadas el tamaño máximo del orificio es de 5 pulgadas (127-130 mm).
Estado de Disponibilidad:
Cantidad:
  • ROS-R4-D

  • ROSCHEN

  • R4-D

Descripción del producto


Martillo DTH 4 \"

Descripción del producto:

La elección del martillo correcto está determinada en gran medida por el tamaño del pozo y el tipo de formación rocosa. Idealmente, el tamaño del martillo debe coincidir lo más posible con la dimensión requerida del orificio, dejando el espacio suficiente para que los recortes evacuen el orificio.


El martillo ROSCHEN 4 \"está diseñado en torno a una tecnología probada para funcionar en el extremo superior de la escala de rendimiento en comparación con otras herramientas del mercado. Estas herramientas son excelentes para todo tipo de aplicaciones de perforación, incluida la perforación geotérmica residencial y de producción en canteras , perforación sísmica y perforación de pequeña construcción.


El rango óptimo de tamaño de agujero para la perforación de barrenos con DTH es de 90 mm a 254 mm (3 ½ \"- 10 ″). Los barrenos más pequeños generalmente se perforan con un martillo superior y los agujeros más grandes generalmente usan máquinas rotativas.

En otras aplicaciones, como la perforación de cimientos, los martillos DTH se pueden utilizar con una sola broca en orificios de hasta. 750 mm (30 ″). Con múltiples unidades de martillo, CD (taladros de grupo) taladre orificios de hasta 70 ″ o 1778 mm.

Como regla general, el diámetro de orificio más pequeño que puede perforar un martillo DTH es su tamaño nominal. Un martillo de 4 pulgadas perforará un orificio de 102 mm (4 pulgadas). El factor limitante es el diámetro exterior del martillo porque, a medida que se reduce el diámetro del orificio, se restringe el flujo de aire. El tamaño máximo del orificio para la perforación de producción es el tamaño nominal del martillo más 1 pulgada, por lo que para un martillo de 4 pulgadas el tamaño máximo del orificio es de 5 pulgadas (127-130 mm).

Especificaciones

Métrico

Imperial

Diámetro exterior del martillo

97 mm

3,82 \"

Longitud del martillo (menos broca, hombro trasero al mandril)

956 mm

37,6 \"

Llave de cabeza plana tamaño plano

64 mm

2,5 \"

Tipo de mango de broca


ROS RD-40

Tamaño mínimo de bits

110 mm

4,33 \"

Peso del martillo (menos broca)

38.6Kgs

85 libras

Peso de la broca (120 mm / 4 3/4 \")

11.1Kgs

24,7 libras

Peso del pistón

7.7Kgs

17 libras

Stand de cabeza trasera

0,75 mm

0.030 \"

Torque de compensación

4050-5425 NM

3000-4000 pies libras

Límite inverso de la manga de desgaste

No reversible


Límite de descarte de mangas de desgaste

87 mm

3.425 \"

Paquete de aire mínimo recomendado

118 l / sa 10,3 bares

250 cfm a 150 psi

Estructura de 4 pulgadas de martillo DTH


Martillo DTH de 4 pulgadas

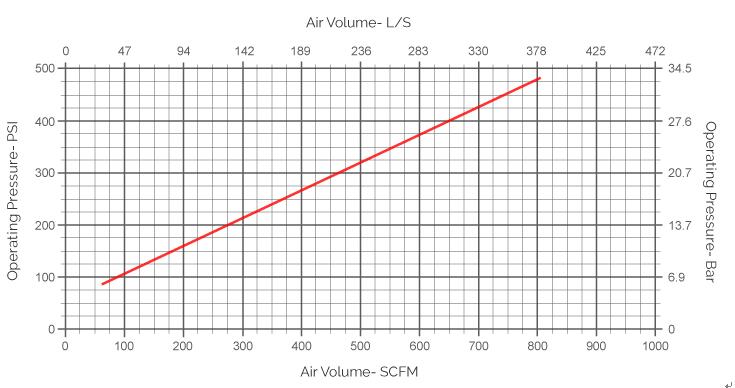

ROSCHEN Consumo de aire de 4 pulgadas

Consumo de aire de 4 pulgadas del martillo DTH

Beneficios y características clave

• Las características patentadas maximizan la producción de energía y reducen los requisitos de servicio.

• Menos componentes internos minimizan los requisitos de servicio.

• El diseño de alta frecuencia sin valor asegura un funcionamiento suave.

• Manguito de desgaste endurecido para una óptima resistencia al desgaste incluso en las condiciones más abrasivas.

• Las roscas de arranque múltiple en la cabeza trasera y el portabrocas aseguran un fácil acoplamiento / desacoplamiento del martillo.

• El exclusivo sistema de montaje interno elimina la necesidad de usar calzas de desgaste y herramientas especiales de ensamblaje.

• Todos los componentes internos críticos se tratan térmicamente bajo un estricto control para maximizar la longevidad de la herramienta.


DthMartilloEspecificaciones de las herramientas de perforación:

ROSCHEN Especificaciones de los martillos DTH


Tamaño del martillo

Vástago de poco

ROSCHEN Código

Hilo de conexión

Poco adecuado

Presión laboral

Consumo de aire



2 \"

BR2

ROS 11

ROS 22

Caja RD50

70-90 mm

0,7-1,75 Mpa

0.7Mpa

4.5m3 / min


1.0Mpa

4m3 / min


1.4Mpa

5m3 / min


3 \"

DHD3.5

ROS 32

API 2 3/8 \"Reg

90-110 mm

1.0-1.5Mpa

1.0Mpa

4.5m3 / min


COP32 / COP34


M30

1.5Mpa

9m3 / min


4 \"

DHD340

ROS 34

API 2 3/8 \"Reg

110-135 mm

1.0-2.5Mpa

1.0Mpa

6m3 / min


COP44


QL40


SD4

1.8Mpa

10m3 / min


M40

2.4Mpa

15m3 / min


5 \"

DHD350

ROS 52

ROS 54

API 2 3/8 \"Reg / API 3 1/2 \" Reg

135-155 mm

1.0-2.5Mpa

1.0Mpa

9m3 / min


COP54


QL50


SD5

1.8Mpa

15m3 / min


M50

2.4Mpa

23m3 / min


6 \"

DHD360

ROS 62

ROS 64

API 3 1/2 \"Reg

155-190 mm

1.0-2.5Mpa

1.0Mpa

10m3 / min


COP64


QL60


SD6

1.8Mpa

20m3 / min


M60

2.4Mpa

28,5 m3 / min


8 \"

DHD380

ROS 82

ROS 84

API 4 1/2 \"Reg

195-254 mm

1.0-2.5Mpa

1.0Mpa

15m3 / min


COP84


QL80

1.8Mpa

26m3 / min


SD8

2.4Mpa

34m3 / min


M80 / M85


10 \"

SD10

ROS 100

API 6 5/8 \"Reg

254-311 mm

1.0-2.5Mpa

1.0Mpa

22m3 / min


Numa100

1.8Mpa

40m3 / min


ROS 100

2.4Mpa

55m3 / min


12 \"

DHD1120

ROS 120

API 6 5/8 \"Reg

305-445 mm

1.0-2.5Mpa

1.0Mpa

30m3 / min


SD12

1.8Mpa

56m3 / min


Numa120

2.4Mpa

78m3 / min


Notas: Cualquier tamaño especial de bits DTH estará disponible a pedido.


¡Metzke, hilo Remet está disponible!
