Extractor de núcleos de barril Mazier Mazier 101 mm

El barril sacatestigos automático Mazier está diseñado para obtener muestras de testigos sin perturbaciones en suelos muy blandos.
1. Este tipo de barril sacatestigos se utiliza ampliamente en algunas partes de Europa y Australasia y se informa que proporciona una recuperación del 100% en formaciones blandas, como arenas, limos y margas.
2. Está disponible en orificios de 101 mm de diámetro (núcleo de 74 mm) y se puede utilizar junto con los barriles de extracción de testigos T2-101 y T6-101, que son más adecuados para rocas duras.
3. El núcleo de 74 mm de diámetro obtenido con el mazier es compatible con el aparato de ensayo triaxial de laboratorio comúnmente utilizado.
Cantidad:
  • Mazier 101 mm
  • ROSCHEN
  • Mazier -101

Descripción del producto


Extractor de núcleos de barril Mazier Mazier 101 mm


El barril sacatestigos automático Mazier está diseñado para obtener muestras de testigos sin perturbaciones en suelos muy blandos.

  1. Este tipo de barril sacatestigos se utiliza ampliamente en algunas partes de Europa y Australasia y se informa que proporciona una recuperación del 100% en formaciones blandas, como arenas, limos y margas.

2. Está disponible en orificios de 101 mm de diámetro (núcleo de 74 mm) y se puede utilizar junto con los barriles de extracción de testigos T2-101 y T6-101, que son más adecuados para rocas duras.

3. El núcleo de 74 mm de diámetro obtenido con el mazier es compatible con el aparato de ensayo triaxial de laboratorio comúnmente utilizado.


Datos técnicos

Especificación

Tipo de barril de núcleo

Mazier 101

Diámetro del agujero (mm)

101

Diámetro del núcleo (mm)

74

Área del agujero (cm2)

80.2

Área del núcleo (cm2)

43

Conexión del hilo en la cabeza

noroeste

Carcasa recomendada

M116

Se requiere un sub-cruce para las barras de perforación que no coinciden con la conexión de rosca en la cabeza del cilindro de extracción


Ventajas:

  1. Muestras de núcleos intactos de suelo blando 0.1MPa

  2. Coeficiente de pared nulo

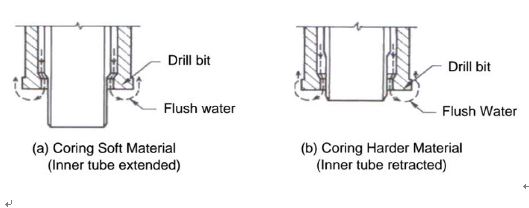

tubo interior extendido

Clave de las partes principales del ensamblaje del barril de núcleo Mazier

El barril de núcleo completo consta de:

1. Cabeza de barril central

2. Tubo exterior 1,0 m

3. Tubo interior 1,0 m

4. PVC Coreliner

5. Elevador de núcleo de cesta

6. Zapata de corte

7. T.C. Bit de núcleo


Descripción de la función del barril de núcleo Mazier

  1. Este barril de núcleo Mazier tiene un conjunto de tubo interior con resorte. Al perforar en formaciones blandas, la caja del levantador de testigos sobresale hasta 50 mm por delante de la broca y actúa como zapata de corte. El núcleo blando está protegido de la descarga de agua (consulte la Figura a).

  2. Al perforar materiales más duros, el tubo interior cargado por resorte se somete a presión y el tubo interior se retrae, por lo que ahora la caja del levantador de testigos asume una posición normal (consulte la Figura b).

  3. Se usa un coreliner de PVC dentro del tubo interior para retener el núcleo, y se puede usar un receptor de \"canasta \" para evitar que los materiales blandos se salgan.
