Concha escariadoraBroca de diamante Para exploración geológica

La cáscara de escariado está engastada con diamante natural o sintético y se utiliza para acoplar la broca con el barril sacatestigos. Su función principal es escariar el orificio al diámetro específico constante correcto, lo que garantiza un espacio adecuado para el barril sacatestigos y suficiente espacio para la nueva broca que reemplaza a la antigua. También actúa como estabilizador de la broca.

Las carcasas de escariado de diamante son herramientas de escariado muy importantes que se utilizan junto con las brocas en la perforación de núcleos. Sus funciones principales son mantener el calibre del pozo, mejorar la estabilidad de las barras de perforación y proteger la parte inferior de la barra de perforación del desgaste excesivo.

Las carcasas de escariado de tipo helicoidal proporcionan buenos pasajes para que fluya el agua, la matriz es resistente al desgaste y su vida útil es larga.

Escariado de conchas

La cáscara de escariado es una parte integral de un sistema de perforación de diamante y actúa como un acoplamiento entre la broca y el cilindro exterior. Escaria el agujero al tamaño adecuado y estabiliza la parte inferior de la sarta de perforación.

ROSCHEN las carcasas de escariado están hechas con diamantes sintéticos y naturales de alta calidad, incrustados en una matriz de alta resistencia. Los insertos de carburo de tungsteno resistentes a la fricción que se encuentran en los bordes de ataque del anillo brindan protección adicional y una mayor vida útil.

También se encuentran disponibles carcasas de escariado especiales en longitudes más largas para mejorar la protección contra la desviación del orificio de perforación. Disponibles en 10 y 18 pulgadas, estos productos tienen un mayor número de puntos de contacto que las carcasas de escariado estándar y están especialmente diseñados para lograr una rectitud óptima. Representan el equilibrio perfecto entre rendimiento y valor.

Especial - 6 pulgadas

La carcasa de escariado de 6 pulgadas (15 cm) cuenta con un anillo de diamantes, que es estándar y efectivo en la mayoría de los taladros competentes. Se utiliza para todo tipo de dureza de roca o condición del suelo y es el requisito mínimo del escariador para proporcionar una estabilización mínima.

Un anillo completamente cubierto de diamantes

Especial - 10 pulgadas

Se deben considerar las carcasas de escariado de 10 pulgadas cuando la desviación del pozo se convierte en un problema. Con dos anillos, proporcionan un mayor número de puntos de contacto que las carcasas de escariado estándar. Una de 10 pulgadas es una buena opción para la perforación subterránea donde el espacio adecuado puede ser un desafío y una carcasa de escariado de 18 pulgadas puede ser demasiado.

2 anillos de diamantes completamente cubiertos de diamantes para brindar una mejor protección contra la desviación del orificio.

Especial - 18 pulgadas

Las carcasas de escariado de 18 pulgadas cuentan con 4 anillos que brindan una estabilización adicional del barril de extracción que ayudará a controlar y reducir la desviación. Cuentan con anillos de diamantes que cortan la roca para ensanchar y estabilizar eficientemente la sarta de perforación, así como dos anillos adicionales para reducir la fricción y la desviación.

2 anillos de diamantes en el frente con una mayor concentración de diamantes para mantener el diámetro preciso del orificio.

Otros 2 anillos con una mayor concentración de pastillas de desgaste de carburo para ayudar a estabilizar la sarta de varillas.

Estándar

ROSCHEN Las carcasas de escariado estándar brindan un rendimiento óptimo en requisitos de par bajo con menos riesgo de desgaste prematuro. Hecho con diamantes sintéticos de alta calidad y una matriz duradera. Resistente a la fricción, la matriz bien diseñada brinda protección adicional y maximiza la vida útil.

Ideal para equipos de perforación de bajo torque que se utilizan a menudo en perforaciones subterráneas

La superficie activa máxima ayuda a limitar la desviación

Tamaño disponible:

Serie \"Q \": AQ, BQ, NQ, HQ, PQ (Tipo de extremo frontal y extremo posterior)

Serie T: T36, T46, T56, T66, T76, T86

Serie WF: HWF, PWF, SWF, UWF, ZWF

Serie WT: RWT, EWT, AWT, BWT, NWT, HWT (tubo simple / tubo doble)

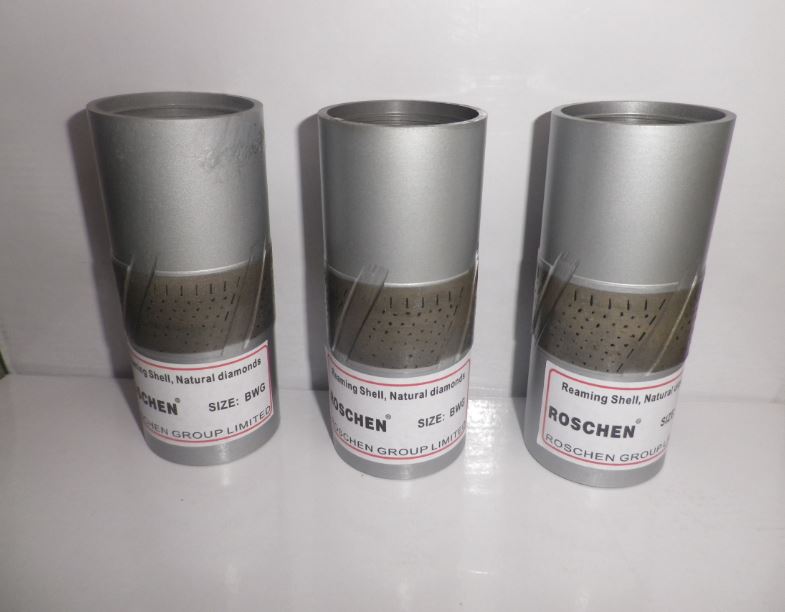

Serie WG: EWG, AWG, BWG, NWG, HWG (tubo simple / tubo doble)

Serie WM: EWM, AWM, BWM, NWM

Serie T2 / T6: T256, T266, T276, T286, T2101 / T676, T686, T6101, T6116,

T6131, T6146, T6H

Otros: NMLC, HMLC, LTK48, LTK60, TBW, TNW, ATW, BTW, NTW, HTW, AQTK

NXD3, NXC, T6H, SK6L146, TT46, TB56, TS116, CHD101, EXT

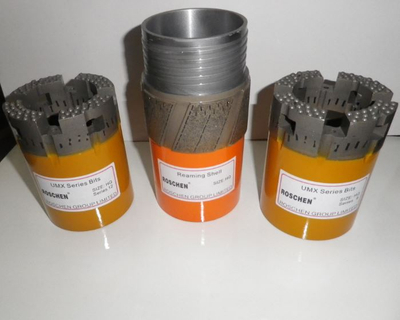

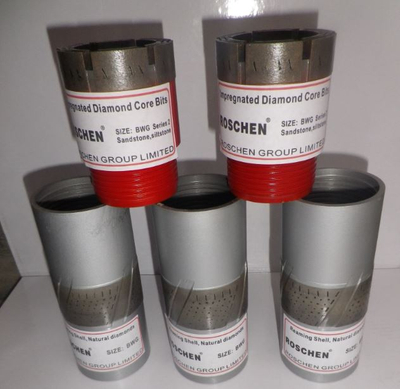

Broca de diamante y cáscara escariadora con cable

Tabla de selección:

Observaciones: Aparte de los productos de uso común anteriores, hay varios productos especiales y no estándar disponibles a pedido del cliente.
