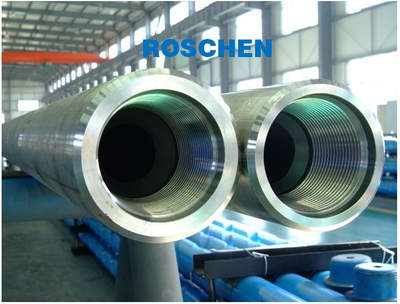

Collar de taladro NO magnético 6.75 pulgadas 8 pulgadas
ROSCHEN
ROS-DC-NM 6.75/8 ...
Descripción del producto
Collar de taladro NO magnético Collar FLEXI 6.75 pulgadas 8 pulgadas
Collares de taladro no magnéticos
Los collares de taladro no magnéticos de Command Tubular son una junta integral de servicio pesado que se construye a partir de una barra sólida de acero inoxidable austenítico.Nuestros collares de perforación no magnéticos se suministran con un acabado de superficie mecanizado.
Todos los collares no magnéticos son trabajados en frío / caliente para dotarlos de las propiedades mecánicas necesarias.A continuación, se trepanan las barras, se inspeccionan los puntos calientes y se mecanizan.Se realiza un tratamiento del orificio interno en toda la longitud para lograr el estado de compresión adecuado del diámetro interno.
Esto proporciona al collar una resistencia óptima al agrietamiento por corrosión bajo tensión.Todos nuestros collares de perforación se fabrican de acuerdo con la especificación API 7, Q1 y la práctica recomendada 7G, según corresponda.
COLLAR PARA TALADRO NO MAGNÉTICO DE 4.75 \\ \u0026quot;NC38 COLLAR FLEXI | ||
Especificación | ||
OD nominal | 4 3/4 \\ \u0026quot;(4,75 \\\u0026quot;) | |
ID nominal | 2 16/11 \\ \u0026quot;(2,685 \\\u0026quot;) | |
Grado Matrial | P530 | |
Tamaño de grano | 3-5 ASTM | |
Permeabilidad magnética | 1,001 máx. | |
Tamaño de deriva | 2 9/16 \\ \u0026quot;(2,5625 \\\u0026quot;) | |
IPC | Ninguno | |
Propiedades químicas | Fósforo | \u0026lt;0,05% |
Azufre | \u0026lt;0,03% | |
Peso medio por articulación | ||
Criterios de fabricación | API Spec7-1 | |
Capacidades del collar de perforación | ||
Fuerza de Tensión | 130,5 KSI | |
120 KSI mínimo | ||
Fuerza de producción | 121,4 KSI | |
110 KSI mínimo | ||
Fuerza de impacto | 171 IB / pie | |
Muesca Charpy V | ||
Dureza (Brinell) | 311-321 BHN | |
Especificaciones de unión / conexión de herramienta | |||
Conexión | NC38 | ||
sobredosis | 4 3/4 \\ \u0026quot;(4,75 \\\u0026quot;) | IDENTIFICACIÓN | 2 16/11 \\ \u0026quot;(2,6875 \\\u0026quot;) |
Peso ajustado | Longitud promedio | 31,00 pies | |
Fuerza de Tensión | 587300Ibs | Resistencia a la torsión | 18100 lb / pie |
Torque de compensación recomendado | 9700Ib / pie | Par de torsión máximo | |
Alargamiento | 18% | Desplazamiento de fluido | |
Capacidad de fluido | 0.360 galones / pie | Receso del ascensor | n / A |
Receso de deslizamiento | n / A | Criterio de inspección | NS-2 |
COLLAR NO MAGNÉTICO PARA TALADRO 6.500 \\ \u0026quot;NC50 COLLAR FLEXI | ||
Especificación | ||
OD nominal | 6 1/2 \\ \u0026quot;(6,5 \\\u0026quot;) | |
ID nominal | 3 1/4 \\ \u0026quot;(3,25 \\\u0026quot;) | |
Grado Matrial | P530 | |
Tamaño de grano | 1-2 ASTM | |
Permeabilidad magnética | 1,001 máx. | |
Tamaño de deriva | 3 1/8 \\ \u0026quot;(3,125 \\\u0026quot;) | |
IPC | Ninguno | |
Propiedades químicas | Fósforo | \u0026lt;0,05% |
Azufre | \u0026lt;0,03% | |
Peso medio por articulación | ||
Criterios de fabricación | API Spec7-1 | |
Capacidades del collar de perforación | ||
Fuerza de Tensión | 128,1 KSI | |
120 KSI mínimo | ||
Fuerza de producción | 119,2 KSI | |
110 KSI mínimo | ||
Fuerza de impacto | 181 libras / pie | |
Muesca Charpy V | ||
Dureza (Brinell) | 296-303 BHN | |
Especificaciones de unión / conexión de herramienta | |||
Conexión | NC50 | ||
sobredosis | 6 1/2 \\ \u0026quot;(6,5 \\\u0026quot;) | IDENTIFICACIÓN | 3 1/4 \\ \u0026quot;(3,25 \\\u0026quot;) |
Peso ajustado | Longitud promedio | 31,00 pies | |
Fuerza de Tensión | 560,800 libras | Resistencia a la torsión | 71,240Ib / pie |
Torque de compensación recomendado | 26700Ib / pie | Par de torsión máximo | |
Alargamiento | 18% | Desplazamiento de fluido | |
Capacidad de fluido | 0,698 gal / pie | Receso del ascensor | n / A |
Receso de deslizamiento | n / A | Criterio de inspección | NS-2 |
COLLAR DE TALADRO NO MAGNÉTICO DE 6.750 \\ \u0026quot;NC50 COLLAR FLEXI | ||
Especificación | ||
OD nominal | 6 3/4 \\ \u0026quot;(6,75 \\\u0026quot;) | |
ID nominal | 3 1/4 \\ \u0026quot;(3,25 \\\u0026quot;) | |
Grado Matrial | P530 | |
Tamaño de grano | 2-4 ASTM | |
Permeabilidad magnética | 1,001 máx. | |
Tamaño de deriva | 3 1/8 \\ \u0026quot;(3,125 \\\u0026quot;) | |
IPC | Ninguno | |
Propiedades químicas | Fósforo | \u0026lt;0,05% |
Azufre | \u0026lt;0,03% | |
Peso medio por articulación | ||
Criterios de fabricación | API Spec7-1 | |
Capacidades del collar de perforación | ||
Fuerza de Tensión | 132,9 KSI | |
120 KSI mínimo | ||
Fuerza de producción | 123,7 KSI | |
110 KSI mínimo | ||
Fuerza de impacto | 170 libras / pie | |
Muesca Charpy V | ||
Dureza (Brinell) | 306-316 BHN | |
Especificaciones de unión / conexión de herramienta | |||
Conexión | NC50 | ||
sobredosis | 6 3/4 \\ \u0026quot;(6,75 \\\u0026quot;) | IDENTIFICACIÓN | 3 1/4 \\ \u0026quot;(3,25 \\\u0026quot;) |
Peso ajustado | Longitud promedio | 31,00 pies | |
Torque de compensación recomendado | Par de torsión máximo | ||
Alargamiento | 18% | Desplazamiento de fluido | |
Capacidad de fluido | Receso del ascensor | n / A | |
Receso de deslizamiento | n / A | Criterio de inspección | NS-2 |
COLLAR DE TALADRO NO MAGNÉTICO 8.000 \\ \u0026quot;6-5 / 8 \\\u0026quot; REG FLEXI COLLAR | ||
Especificación | ||
OD nominal | 8 \\ \u0026quot;(8 \\\u0026quot;) | |
ID nominal | 3 1/2 \\ \u0026quot;(3,5 \\\u0026quot;) | |
Grado Matrial | P530 | |
Tamaño de grano | 3-4 ASTM | |
Permeabilidad magnética | 1,001 máx. | |
Tamaño de deriva | 3 3/8 \\ \u0026quot;(3,325 \\\u0026quot;) | |
IPC | Ninguno | |
Propiedades químicas | Fósforo | \u0026lt;0,05% |
Azufre | \u0026lt;0,03% | |
Peso medio por articulación | ||
Criterios de fabricación | API Spec7-1 | |
Capacidades del collar de perforación | ||
Fuerza de Tensión | 130,5 KSI | |
120 KSI mínimo | ||
Fuerza de producción | 120,5 KSI | |
100 KSI mínimo | ||
Fuerza de impacto | 146 libras / pie | |
Muesca Charpy V | ||
Dureza (Brinell) | 298-302 BHN | |
Especificaciones de unión / conexión de herramienta | |||
Conexión | 6 5/8 \\ \u0026quot;REG | ||
sobredosis | 8 \\ \u0026quot;(8 \\\u0026quot;) | IDENTIFICACIÓN | 3 1/2 \\ \u0026quot;(3,5 \\\u0026quot;) |
Peso ajustado | Longitud promedio | 31,00 pies | |
Torque de compensación recomendado | Par de torsión máximo | ||
Alargamiento | 20% | Desplazamiento de fluido | |
Capacidad de fluido | Receso del ascensor | n / A | |
Receso de deslizamiento | n / A | Criterio de inspección | NS-2 |
COLLAR DE TALADRO NO MAGNÉTICO 8.250 \\ \u0026quot;6-5 / 8 \\\u0026quot; REG FLEXI COLLAR | ||
Especificación | ||
OD nominal | 8 1/4 \\ \u0026quot;(8,25 \\\u0026quot;) | |
ID nominal | 3 1/2 \\ \u0026quot;(3,5 \\\u0026quot;) | |
Grado Matrial | P530 | |
Tamaño de grano | ASTM | |
Permeabilidad magnética | 1,001 máx. | |
Tamaño de deriva | 3 3/8 \\ \u0026quot;(3,325 \\\u0026quot;) | |
IPC | Ninguno | |
Propiedades químicas | Fósforo | \u0026lt;0,05% |
Azufre | \u0026lt;0,03% | |
Peso medio por articulación | ||
Criterios de fabricación | API Spec7-1 | |
Capacidades del collar de perforación | ||
Fuerza de Tensión | 110.000 psi min | |
758 Mpa min | ||
Fuerza de producción | 100.000 psi min | |
689 Mpa min | ||
Fuerza de impacto | por encima de 60J ft / Ibs | |
Dureza (Brinell) | 285 BHN mínimo | |
Especificaciones de unión / conexión de herramienta | |||
Conexión | 6 5/8 \\ \u0026quot;REG | ||
sobredosis | 8 1/4 \\ \u0026quot;(8,25 \\\u0026quot;) | IDENTIFICACIÓN | 3 1/2 \\ \u0026quot;(3,5 \\\u0026quot;) |
Peso ajustado | Longitud promedio | 31,00 pies | |
Torque de compensación recomendado | Par de torsión máximo | ||
Alargamiento | 20% | Desplazamiento de fluido | |
Capacidad de fluido | Receso del ascensor | n / A | |
Receso de deslizamiento | n / A | Criterio de inspección | NS-2 |
Las herramientas de perforación no magnéticas incluyen collar de perforación no magnético / collar flexible, estabilizador, componentes de MWD, etc.
El material es acero inoxidable austenítico de alta pureza.
El estricto control de la composición química y el proceso de forjado especial garantizan las excelentes propiedades mecánicas de las herramientas de perforación no magnéticas.
Especificación de resistencia a la corrosión, todos los collares de perforación no magnéticos pueden pasar la prueba de corrosión especificada en ASTM A 262 Práctica E.
Propiedades no magnéticas:
1) Permeabilidad relativa: Max 1.005
2) Gradiente de punto caliente / campo: MAX ± 0.05μT
3) Tratamiento especial en ID: Pulido con rodillo.
Las ventajas son las siguientes:
1) Incrementar las propiedades de resistencia a la corrosión;
2) Aumente la dureza de la superficie del orificio hasta HB400;
3) Aumente el acabado de la superficie del orificio a Ra≤3.2 μm
4. Prueba e inspección realizadas en cada barra durante la producción de piezas NMDC, estabilizador y MWD:
1) Composición química;
2) Prueba de tracción;
3) Prueba de impacto;
4) Prueba de dureza;
5) Prueba metalográfica (tamaño de grano);
6) Prueba de corrosión (según ASTM A 262 Práctica E);
7) Prueba ultrasónica en toda la longitud de la barra (según ASTM A 388);
8) Prueba de permeabilidad magnética relativa;
9) Prueba de puntos calientes
10) Inspección de dimensiones
Etc.
