Serie HT y HD
ROSCHEN
ROS-OCB-HT/HD NO.
Descripción del producto

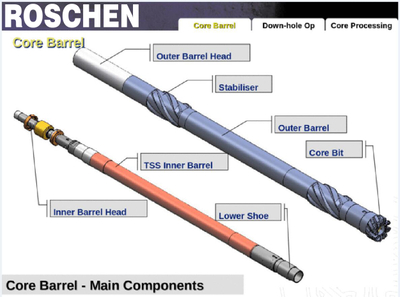

Barriles de extracción HT y HD de servicio pesado
Los barriles de perforación de HD están disponibles en longitudes estándar de 30 pies. Los tubos exteriores HT se pueden unir para formar longitudes de 20 270 pies (82 m), y los tubos exteriores HD se pueden unir para formar longitudes de hasta 110 m (360 pies). Estos sistemas de extracción de muestras están completamente estabilizados por estabilizadores integrales.
Los barriles de extracción de testigos HT y HD de servicio pesado se desarrollaron para un alto par de torsión y un gran metraje en perforaciones muy desviadas. Cortan núcleos de 2-1 / 8 'y 5-1 / 8' de diámetro, respectivamente. Sólidamente construidos con tubos de acero de aleación de alta estructura, los barriles de núcleo cuentan con una junta de herramienta de seguridad. Los barriles HD incorporan conexiones de rosca de tubo exterior de doble estándar para mejorar la resistencia de la herramienta.
El sistema utiliza el sistema de ajuste de larga distancia (LDA) del tubo interior. El amplio rango de ajuste de LDA facilita el espaciado preciso de la cámara de aire en relación con la corona, compensando la expansión térmica de las cámaras de aire.
A. Operación
Preparación y revisión del trabajo antes de su uso.
1. Debe asegurarse de que no haya peces de metal u otros duros.
2. Comprobación del barril de extracción de muestras.
• La rosca de conexión y el anillo de fricción del sub de seguridad deben estar intactos y todas las juntas tóricas de sellado no deben estar dañadas.
• El conjunto giratorio debe girarse alisado.
• No existen deformaciones y fallas que afecten la resistencia de los cañones internos o externos cuya rosca debe estar intacta.
• El colector de núcleos que se utilice debe tener la elasticidad adecuada. Los granos de carburo de tungsteno de la capa de soldadura deben ser de tamaño uniforme y la cara de la capa debe ser plana.
• El D.O. de estabilizador no debe ser mayor que la broca de perforación, pero no debe ser cuatro milímetros menor que ella.
3. Montaje del barril de extracción
• Cuando se ensambla el barril de extracción, no se coloca la bola de acero. Después de que el barril esté corriendo en el fondo del pozo y se lave al mismo tiempo, coloque la bola a través del orificio interior en el asiento y luego comience a perforar el núcleo.
• Levante la rosca interior del cilindro al ensamblaje de la pinza de núcleo junto con la rosca exterior del tubo para bajar el estabilizador (o boquilla de diferencia) en el sitio del pozo mediante la boquilla de elevación. El tubo exterior se conecta a la broca de perforación y se coloca en el orificio del pozo como si se tropieza en el collar de perforación mientras está atascado con resbalones de seguridad.
• Sujete el cañón interior con un mandril. Siéntelo en la parte superior del cañón exterior y desenrosque la boquilla de elevación. Conecte los barriles interiores seleccionados y los barriles exteriores entre sí en el orden indicado anteriormente. Los barriles interiores se atornillan firmemente con tenazas de cadena.
• Después de que el subwoofer de seguridad y el conjunto giratorio del equipo estén conectados a la parte superior del tubo interior, pele el mandril y baje el cañón interior para que el pasador de rosca del subwoofer de seguridad se conecte a la caja de rosca de los cañones exteriores.
• La parte inferior del tipo piloto de la zapata del tubo interior está a una distancia de 8 a 13 mm del hombro interior de la broca; de lo contrario, compruebe el ajuste de larga distancia.
B. Operación
1. Opere con tranquilidad en el viaje y prohíba la fuerza repentina para evitar que la herramienta se balancee violentamente.
2. Hacer funcionar la herramienta lentamente cuando se encuentra con el asiento de la llave, la pata de perro o el pozo estrecho en el curso del disparo. Si se detiene, debe escariar el pozo nuevamente con una broca cónica.
3. Cuando la herramienta se detiene por un tapón de arena (u otros caen), debe circular el lodo y girar la herramienta de perforación al mismo tiempo para lavar.
4. Después de que la herramienta llegue al fondo del pozo, haga circular el lodo completamente para lavar el barril interior y el fondo del pozo, y luego haga el ajuste de sensibilidad.
5. No se permite girar repentinamente en la dirección inversa para evitar que la seguridad se desenrosque.
C. Operación de extracción de testigos
Baje la sarta de perforación lentamente para que la broca toque el fondo del pozo. Adopte una velocidad límite baja y una presión de perforación baja (aproximadamente 5 KN) para la ejecución de prueba. Ejecute la herramienta suavemente hasta que el fondo del pozo coincida con la forma de la broca y luego ajuste gradualmente los parámetros de la técnica de extracción de testigos a los datos recomendados.
D. Operación de extracción de testigos
1. El taladro debe avanzar con regularidad y la presión del taladro debe aumentarse gradualmente para evitar un deslizamiento oblicuo.
2. Prohibir ejecutar la sarta de perforación estrictamente bajo una gran presión de perforación.
3. La alimentación del taladro debe ser operada por un perforador principal o por un hombre especial asignado.
4. La circulación y la perforación no deben inclinarse en general durante la operación de extracción de muestras, mientras que la broca de extracción no abandona el fondo del pozo a menos que se produzca un accidente.
Especificaciones del barril central | ||||||||
4-3 / 4 'x 2-5 / 8' | 6-3 / 4 'x 4' | 8 'x 5-1 / 4' | ||||||
Longitud del barril del núcleo | Múltiplos de 30 pies | Múltiplos de 30 pies | Múltiplos de 30 pies | |||||
Tubo exterior | 4-3 / 4 'x 3-3 / 4' | 6-3 / 4 x 5-3 / 8 pies | 8 'x 6-5 / 8' | |||||
Tubo interior | 3-3 / 8 'x 2-7 / 8' | 4-3 / 4 'x 4-1 / 4' | 6-1 / 4 'x 5-1 / 2' | |||||
Conexión superior * | 3-1 / 2 'SI | 4-1 / 2 'SI | 6-5 / 8 'REG. | |||||
Aburrir | 2-7 / 16 ' | 3-5 / 32 ' | 3-5 / 32 ' | |||||
Tamaño de la bola de acero | 1.000 ' | 1.250 ' | 1.250 ' | |||||
Tamaño de núcleo O.D. | 2-5 / 8 ' | 4 ' | 5-1 / 4 ' | |||||
Tamaños de orificios recomendados | 5-3 / 4 '~ 7' | 8 ~ 9 ' | 9 ~ 12-1 / 4 ' | |||||
Peso (bruto) Ibs. | 1900 | 4350 | 5800 | |||||
Tiro máximo recomendado | 292.000 | 571.000 | 663.000 | |||||
Torsión de rendimiento (libras pies) | 22,100 | 55,300 | 64,900 | |||||
Torque de maquillaje (pies en libras) | 10,000 | 30.000 | 40.000 | |||||
Parámetros de operación | ||||||||
WOB (min / max) | 4.500 / 16.7000 libras | 12.500 / 27.500 libras | 20.000 / 40.000 libras | |||||
RPM (min / max) | 40/350 (motor) | 40/400 (motor) | 40/250 (motor) | |||||
Capacidad de fluido (min / max) | 100/210 GPM | 200/450 GPM | 390/450 GPM |
