Barriles con núcleo de aceite de las series HT y HD

Los barriles de extracción de testigos HT y HD de servicio pesado se desarrollaron para un alto par de torsión y un gran metraje en perforaciones muy desviadas. Cortan núcleos de 2-1 / 8 'y 5-1 / 8' de diámetro, respectivamente. Sólidamente construidos con tubos de acero de aleación de alta estructura, los barriles de núcleo cuentan con una junta de herramienta de seguridad. Los barriles HD incorporan conexiones de rosca de tubo exterior de doble estándar para mejorar la resistencia de la herramienta. Los barriles de perforación de HD están disponibles en longitudes estándar de 30 pies. Los tubos exteriores HT se pueden unir para formar longitudes de 20 270 pies (82 m), y los tubos exteriores HD se pueden unir para formar longitudes de hasta 110 m (360 pies). Estos sistemas de extracción de muestras están completamente estabilizados por estabilizadores integrales.

El sistema utiliza el sistema de ajuste de larga distancia (LDA) del tubo interior. El amplio rango de ajuste de LDA facilita el espaciado preciso de la cámara de aire en relación con la corona, compensando la expansión térmica de las cámaras de aire.

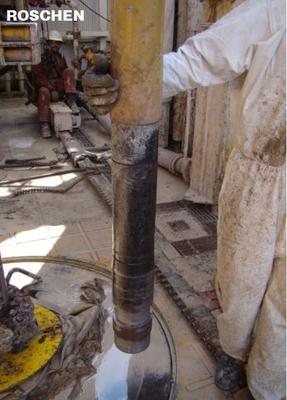

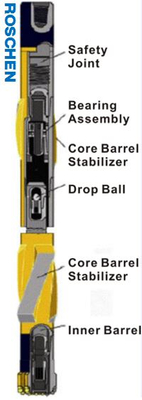

características y beneficios

1. El conjunto de junta de seguridad opcional proporciona una conexión roscada duradera que se puede romper fácilmente en el piso de la plataforma para acelerar la recuperación del núcleo. Los barriles HD estándar tienen un sub superior.

2. El conjunto giratorio permite la máxima rotación libre para mantener las tasas de penetración y la recuperación uniforme del núcleo. El flujo de lodo a través del barril de extracción de testigos está optimizado para controlar el sistema hidráulico de extracción de testigos y mantener la circulación.

3. El cojinete de empuje lubricado con lodo con cojinetes de bolas templados elimina la necesidad de dispositivos de lubricación de superficies. Los rodamientos de bolas, que no se ven afectados por la temperatura o la presión del fondo del pozo, permiten aplicaciones de pozo caliente o de alta presión.

4. Un tapón de alivio de presión permite al operador hacer circular un volumen prescrito a través del barril de extracción de testigos antes de extraer el núcleo, lo que garantiza un tubo interior y un orificio limpios antes de que comience la extracción.

5. Cuando se asienta en el tapón de alivio, la bola de caída de acero desvía los fluidos de perforación a través de los puertos sobre el tubo interior, lo que provoca un flujo de lodo entre los tubos interior y exterior. Esto minimiza la contaminación del núcleo y mantiene la circulación hacia la broca para una limpieza y enfriamiento adecuados.

6. El sistema de ajuste de larga distancia permite el posicionamiento correcto del tubo interior sobre la cabeza del núcleo. Una amplia gama de ajustes compensa fácilmente la expansión térmica diferencial cuando se utilizan cámaras de aire de aluminio o fibra de vidrio.

7. Los estabilizadores del tubo interior proporcionan una estabilización óptima y una rigidez mejorada de los barriles interiores cuando se configuran barriles de núcleo largos.

8. Los estabilizadores de tubo exterior proporcionan un sub estriado para reducir el contacto entre el tubo de extracción y el tubo exterior contra la pared del pozo, lo que reduce el riesgo de adherencia diferencial y previene el desgaste prematuro del cilindro de extracción para prolongar la vida útil de la herramienta.

9. El indicador de atasco del núcleo opcional permite la detección inmediata del núcleo atascado al provocar un aumento en el tubo vertical. Presión en la superficie, asegurando que los núcleos no se pierdan debido al fresado, la zapata del tubo interior de tipo piloto estabiliza el extremo inferior del tubo interior contra la broca o el cojinete del extremo de la broca y sirve como piloto para guiar el núcleo hacia el receptor. Se prevé la reducción del atasco del núcleo.

10. Receptor de núcleo de resorte estándar con ID de grano de carburo de tungsteno. proporciona agarre en núcleos consolidados. Al tirar de la cuerda del fondo, el recogedor de resorte romperá el núcleo y evitará su pérdida mientras recupera el cañón a la superficie.

11. El barril HD está diseñado para usarse en aplicaciones de extracción de núcleos de motores con inclinaciones de orificios superiores a 90 grados.
