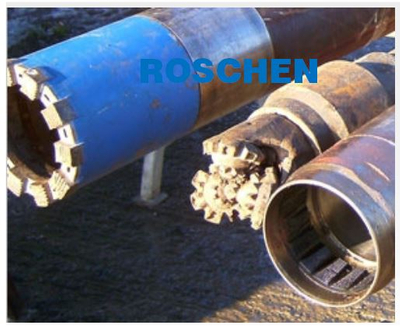

Barril de núcleo de cable de gran diámetro de GBS en geotécnica

El barril GBS de núcleo de cable de gran diámetro es particularmente efectivo cuando se requieren núcleos de alta calidad en arcilla, arena o formaciones débiles y sueltas. El núcleo estándar de 102 mm está completamente retenido en un revestimiento de núcleo de PVC transparente y se extrae fácilmente en una sola pieza después de cada corrida. Este sistema de barril de testigos altamente versátil se utiliza ampliamente en trabajos geotécnicos para obtener núcleos de gran diámetro en una amplia gama de formaciones geológicas.
Estado de Disponibilidad:
Cantidad:
  • Barril de núcleo de cable de gran diámetro

  • ROSCHEN

  • ROS-CB-GBS

Descripción del producto


Barril de núcleo de cable de gran diámetro de GBS en geotécnica


Ventajas del barril de núcleo de cable de gran diámetro:

Núcleo de gran diámetro y alta calidad

Capacidad para obtener una buena recuperación en una amplia gama de formaciones geológicas.

Excelente hidráulica

Sistema muy versátil

Datos técnicos

Especificación

Método de perforación

Método 1

Métodos 2/3

Método 4

Método 5

Método 6

Diámetro del agujero (mm)

146.0

150.0

146.0

146.0

146.0

Juego de brocas de núcleo I.D. (mm)

102.0

102.0

109.0

102.0

102.0

Diámetro del núcleo (mm)

102.0

102.0

102.0

95.0

N / A

Grosor de la ranura / corona (mm)

22.0

24.0

18.5

22.0

22.0

Área del agujero (cm2)

167.5

176.8

167.5

167.5

167.5

Área del núcleo (cm2)

81.7

81.7

81.7

70.9

N / A

Varilla de perforación recomendada

GBS monobloque

Carcasa recomendada

SO

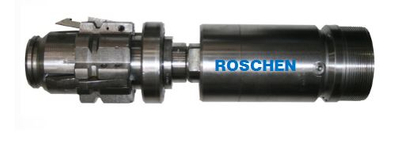

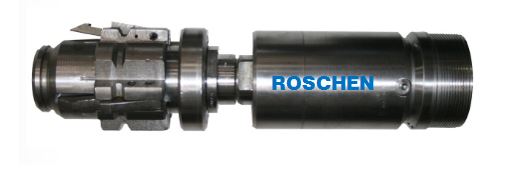

barril de núcleo de gran tamaño

Hay varios métodos diferentes para usar este barril de núcleo:

Método 1: Para extraer núcleos de formaciones medias a duras. La configuración de la broca es 146 mm de diámetro exterior x 102 mm de diámetro interior. Se pueden utilizar brocas TC o de diamante según la geología.

Método 2: Para extraer núcleos en formaciones blandas. Se utilizan principalmente brocas TC que constan de dos partes: piloto y escariador. El diámetro exterior del escariador es de 150 mm y el diámetro interior del piloto es de 102 mm.

Método 3: Para perforar en formaciones muy blandas o sueltas. Las brocas son las mismas que en el método 2, pero una caja de levantador de núcleo extendido especial pasa 25 mm por delante de la broca.

Método 4:Para perforar formaciones muy blandas o sueltas. La caja del elevador de núcleos se extiende para correr 60 mm por delante de la broca. El tubo interior está cargado por resorte de modo que la caja del levantador de núcleos se retrae detrás de la broca cuando se encuentran formaciones más duras. La configuración de la broca es 146 mm OD x 109 mm ID

Método 5: Muestreo en tubo de Shelby de formaciones blandas o muy blandas. Este es un accesorio que reemplaza el tubo interior y tiene en el extremo inferior un tubo Shelby que toma muestras por delante de la broca. El bit es el mismo que el método 1

Método 6: Ensamblaje de perforación de orificio completo, este es un accesorio que reemplaza el tubo interior para fines no extractores. La broca perforadora es la misma que en el método 1 y la broca no perforadora tiene un diámetro de 101,6 mm. Para la extracción de testigos por delante del barril GBS, es posible colocar un barril de testigos de menor diámetro (T6-101 o más pequeño) en lugar de la broca no perforadora.


Funciones de barril de núcleo de cable de gran diámetro:

El conjunto del tubo interior se engancha dentro del barril de núcleo exterior y se eleva a la superficie mediante un dispositivo de rebasamiento conectado a un cable alámbrico. El método de recuperación con cable mejora en gran medida las tasas de producción en comparación con el método de extracción de muestras convencional, pero también deja el pozo completamente revestido en todo momento, lo que garantiza la estabilidad del pozo en geología sensible.

Aplicaciones:

GBSDiametro largo Barril de núcleo de cablees particularmente eficaz cuando se requieren núcleos de alta calidad en arcilla, arena o formaciones sueltas y débiles. El núcleo estándar de 102 mm está completamente retenido en un revestimiento de núcleo de PVC transparente y se extrae fácilmente en una sola pieza después de cada corrida. Este sistema de barril de testigos altamente versátil se utiliza ampliamente en trabajos geotécnicos para obtener núcleos de gran diámetro en una amplia gama de formaciones geológicas.
