¿Qué son los barriles sacatestigos convencionales?

Vistas:143     Autor:Editor del sitio     Hora de publicación: 2020-05-29      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button


Los núcleos se definen como cortar y extraer muestras de rocas cilíndricas de un pozo. La extracción de muestras proporciona al operador una muestra o sección transversal relativamente intacta de la roca del yacimiento. Al obtener núcleos, los geólogos pueden estudiar la porosidad y permeabilidad de las rocas subterráneas. La extracción de muestras convencional y la extracción de muestras de paredes laterales son los dos métodos de extracción de muestras más utilizados. La extracción de muestras convencional utiliza un componente llamado \"barril de núcleo\"que consiste en una sarta de perforación que se extiende hasta el fondo del pozo. El tubo central tiene un tubo interior hueco, y el tubo exterior y la sarta de perforación giran a su alrededor y permanecen estacionarios. Para reducir el daño al testigo, el operador puede use una cubierta de fibra de vidrio o una cubierta de goma. Se utiliza un taladro de núcleo especial para cortar. La superficie del agujero del taladro hueco tiene una superficie de corte de diamante natural o PDC.

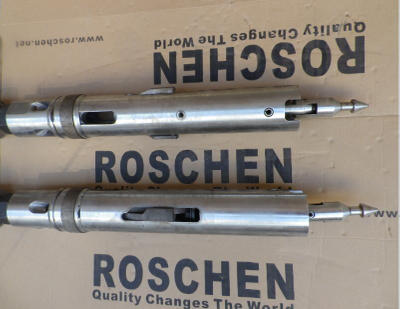

aplicación de barril de núcleo de cable


Este artículo contiene los siguientes aspectos:


  • La introducción de los barriles sacatestigos convencionales

  • La aplicación de barriles sacatestigos convencionales

  • Conclusión

1.La introducción de los barriles sacatestigos convencionales


En algunos proyectos de perforación, como aplicaciones de pozos cortos e ingeniería geotécnica, es posible que no se requieran sistemas de cables complejos, y los sistemas de extracción de muestras convencionales pueden ser opciones adecuadas. El área de uso es principalmente la perforación para fines de investigación superficial y en el sitio, clasificada como: tubo de núcleo simple B y tubo de núcleo doble T según el tipo de formación y las características de muestra de núcleo requeridas.


Para obtener muestras de testigos sin perturbaciones, se recomienda utilizar un tubo de doble núcleo T6S. Los tubos de núcleo convencionales estándar métricos también se producen mediante la recolección de materias primas de alta tecnología y alta calidad. El tubo central está diseñado con un sistema de manga elástica. La funda elástica puede ayudar a que el núcleo se recupere y mantenga el estado original del núcleo.


2.La aplicación de barriles sacatestigos convencionales


1.Carriles de núcleo CONVENCIONALES DE DOBLE TUBO:


Barriles sacatestigos Serie TT

Cilindro de núcleo de pared ultrafina, de 46 mm y 56 mm de diámetro, apto para operaciones de minería subterránea. Estos barriles de núcleo requieren una presión de alimentación y un par de torsión relativamente ligeros, lo que significa que se cortan de manera eficaz utilizando brocas de diamante ligeras a altas velocidades de rotación.


Barriles sacatestigos Serie T2

con diámetros de 46,56,66,76,86 y 101 mm se pueden proporcionar para fines de exploración general. el área de corte de estos barriles de extracción de testigos es relativamente pequeña y, por lo tanto, puede penetrar rápidamente, especialmente en formaciones rocosas más duras. Debe enjuagarse con agua o polímero, usado con el recinto métrico.


Barriles sacatestigos de la serie T6

La serie T6 es una continuación de la serie T2, pero está diseñada para ser más robusta y tiene un diámetro mayor de 76,86,101,116,131 y 146 mm para fines de exploración general. Se puede usar agua, lodo o aire como medio de lavado, pero cuando se usa aire, se recomienda usar brocas y juntas de gran tamaño para tener suficiente espacio para eliminar los recortes. Se utiliza con el recinto métrico. El barril de núcleo T6H es el equivalente imperial del tipo T6-101, que tiene casi exactamente el mismo diseño, pero el diámetro exterior es un poco más pequeño y se puede cargar en la carcasa HW o HX.


Barriles sacatestigos de la serie T6S

Estos barriles sacatestigos tienen un tubo interior dividido de aluminio diseñado para su uso en formaciones muy sueltas en ingeniería geotécnica. El tubo interior dividido se combina con la broca de descarga final y la muestra no se altera. Hay un gran espacio anular entre la tubería interior y la tubería exterior para lavar el lodo y el aire. Los diámetros disponibles son 101 y 131 mm.


Barril de núcleo de la serie WF / WG

Barril extractor geotécnico, DCDMA de diámetro N, H, P y S. La serie WF está diseñada para extraer muestras de roca blanda utilizando perforadoras de drenaje de superficie con agua o lodo como medio de lavado. La serie WG UTILIZA perforadoras de descarga interna diseñadas para rocas ligeramente más duras. Las brocas de núcleo tienen un área de corona relativamente grande en comparación con las series métricas T2 y T6, lo que tiende a reducir la velocidad de penetración y provoca un desgaste más rápido de la broca en rocas más duras. El diseño de la cabeza era bastante primitivo, usando solo cojinetes de empuje individuales, por lo que no giraban tan suavemente como el barril de núcleo más moderno.


2.Cañón de triple núcleo convencional


El barril de triple núcleo está diseñado para maximizar la recuperación de testigos en el programa de investigación de campo, exploración de testigos y perforación. El barril de núcleo triple puede estar hecho de tubos de acero separados (como los tubos de núcleo \"Triefus \" NMLC y HMLC) que están unidos al tubo interior, o tubos de plástico transparente llamados \"Coreliner \" o \"Triplex \" sistemas. Se puede utilizar \"revestimiento de núcleo \" de PVC semirrígido transparente para convertir muchos barriles de núcleo convencionales de doble tubo en tipos de tres tubos. Estos tubos delgados de PVC se introducen en el tubo interior antes de ejecutar cada núcleo. Una vez que el barril sacatestigos se retira del orificio, el coreliner (que ahora incluye el núcleo del orificio de perforación) se puede quitar rápida e integralmente simplemente sujetando el extremo inferior del forro y soltándolo del tubo interior con unas pinzas. Este método puede lograr una recuperación del núcleo del 100% incluso en formaciones difíciles. La barrena de núcleo especial, el polipasto de núcleo y la carcasa del polipasto de núcleo deben reducir ligeramente el diámetro interior cuando se utilizan coreliners.


3.Conclusión


En la actualidad, en la mayoría de los proyectos de estudios geotécnicos y de campo que requieren muestreo de núcleos, las perforaciones se especifican típicamente a profundidades que van desde 30 hasta un máximo de 100 metros. Para estos proyectos, el sistema de perforación más común es el barril sacatestigos tradicional, y cada serie de barriles sacatestigos tiene un uso específico. Si quieres saber más, contáctanos.
