Una sección de tubería conectada a la parte superior de la broca para acomodar y proteger el núcleo durantebarril de núcleo. Este artículo presentará la clasificación de barril sacatestigos.
Este artículo contiene lo siguiente:
¿Qué es el barril de núcleo?
Barril de núcleo de una sola capa
Barril de núcleo de doble tubo

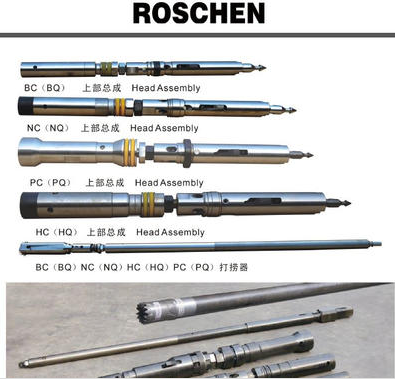

Una sección de tubería conectada a la parte superior de la broca para acomodar y proteger el núcleo durante el barril de extracción. Al perforar, también desempeña el papel de guía de perforación. El barril de núcleo ordinario es solo un tubo de acero sin costura con extremos roscados en ambos extremos, y el diámetro es ligeramente más pequeño que el de la broca (2 a 4 mm más pequeño). Un barril de un solo núcleo tiene de 3 a 45 metros de largo. Para evitar que el pozo se doble, se pueden conectar varios barriles de extracción para formar una herramienta de perforación de diámetro largo y grueso. Al perforar en formaciones especiales (como formaciones sueltas y rotas), a menudo se utilizan barriles de testigos especiales, como barriles de testigos de doble capa.
La herramienta de perforación de un solo tubo tiene una estructura simple y un procesamiento conveniente. Es una herramienta central que se utiliza para perforar partículas de acero y carburo cementado. Porque el fluido de lavado en la herramienta de perforación de un solo tubo se alimenta al tubo central por el tubo de perforación. Al perforar piezas que se precipitan directamente hacia la parte superior del núcleo, y el impacto y la fricción de la rotación del barril del núcleo en el núcleo, el núcleo es muy fácil de usar, por lo que solo es adecuado para formaciones relativamente completas y estables.
Herramientas de perforación utilizadas para extraer y proteger núcleos de rocas (minas) en formaciones sueltas, rotas o vetas de carbón. Hay dos tipos de cilindros sacatestigos de doble capa: de doble efecto y de simple efecto. El barril de núcleo de doble acción es la rotación del barril de núcleo interior y exterior siguiendo la broca y la varilla de perforación. Se utiliza en la formación de estratos sueltos o rotos que no son graves. Los tubos interior y exterior del barril de núcleo de doble capa de acción simple están aislados con cojinetes. El estrato roto puede proteger bien el núcleo. Se usa un barril de núcleo de doble capa para tomar el núcleo, y la broca debe usar una broca de aleación o una broca de diamante con una pared gruesa. A medida que aumenta el área de la superficie del labio de la broca que hace contacto con la roca, la eficiencia de la perforación con un barril de extracción de testigos de doble capa es menor que la de un barril de extracción de testigos común. En el lecho de la mina y el lecho de carbón, para garantizar la tasa de adopción del núcleo de roca (mina), se estipula que se debe usar una tubería de núcleo de doble capa para tomar el núcleo. El barril de núcleo de doble capa más complejo, además de estar hecho en una sola acción, también se coloca dentro del tubo interior de aluminio, acero o tubo medio cerrado de plástico con hebilla, para desempeñar un mejor papel en la protección del núcleo. El bloqueo del núcleo del cilindro de núcleo de doble capa y el puerto inferior que sella el cilindro de núcleo interior se logra mediante la instalación de un broche de núcleo (abrazadera, anillo de seguridad, resorte de garra, etc.) en la broca.
